Objekt

Architektur

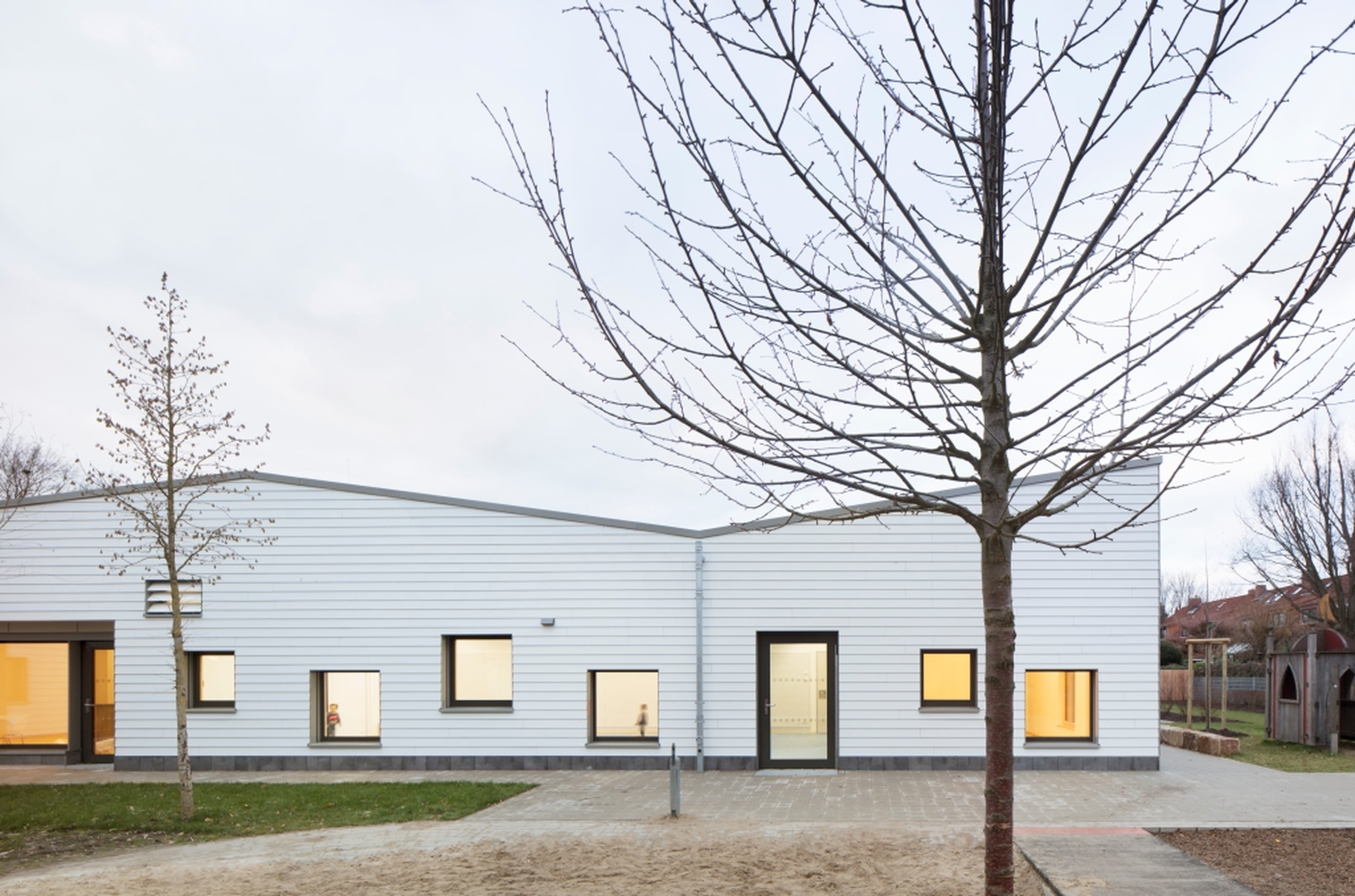

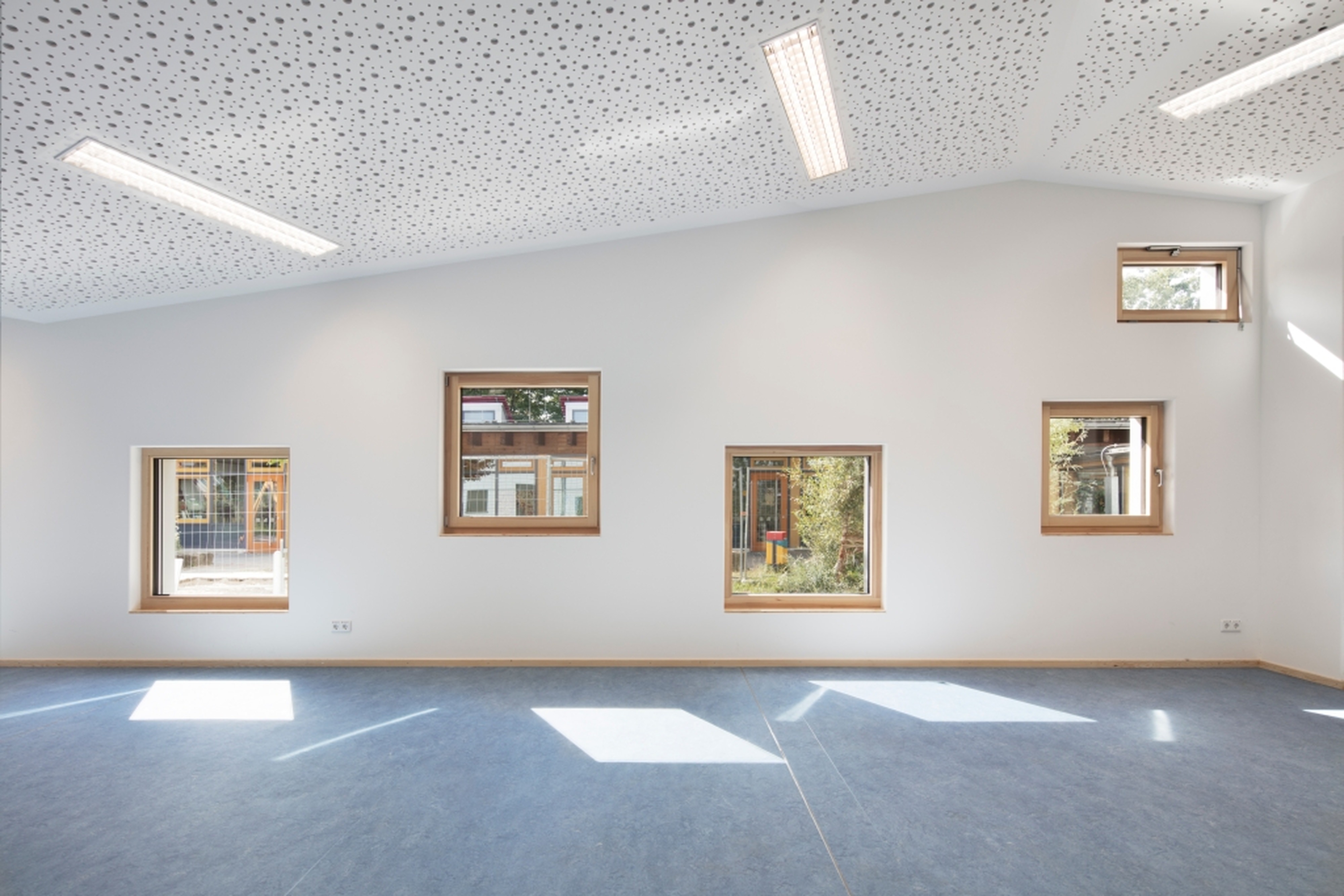

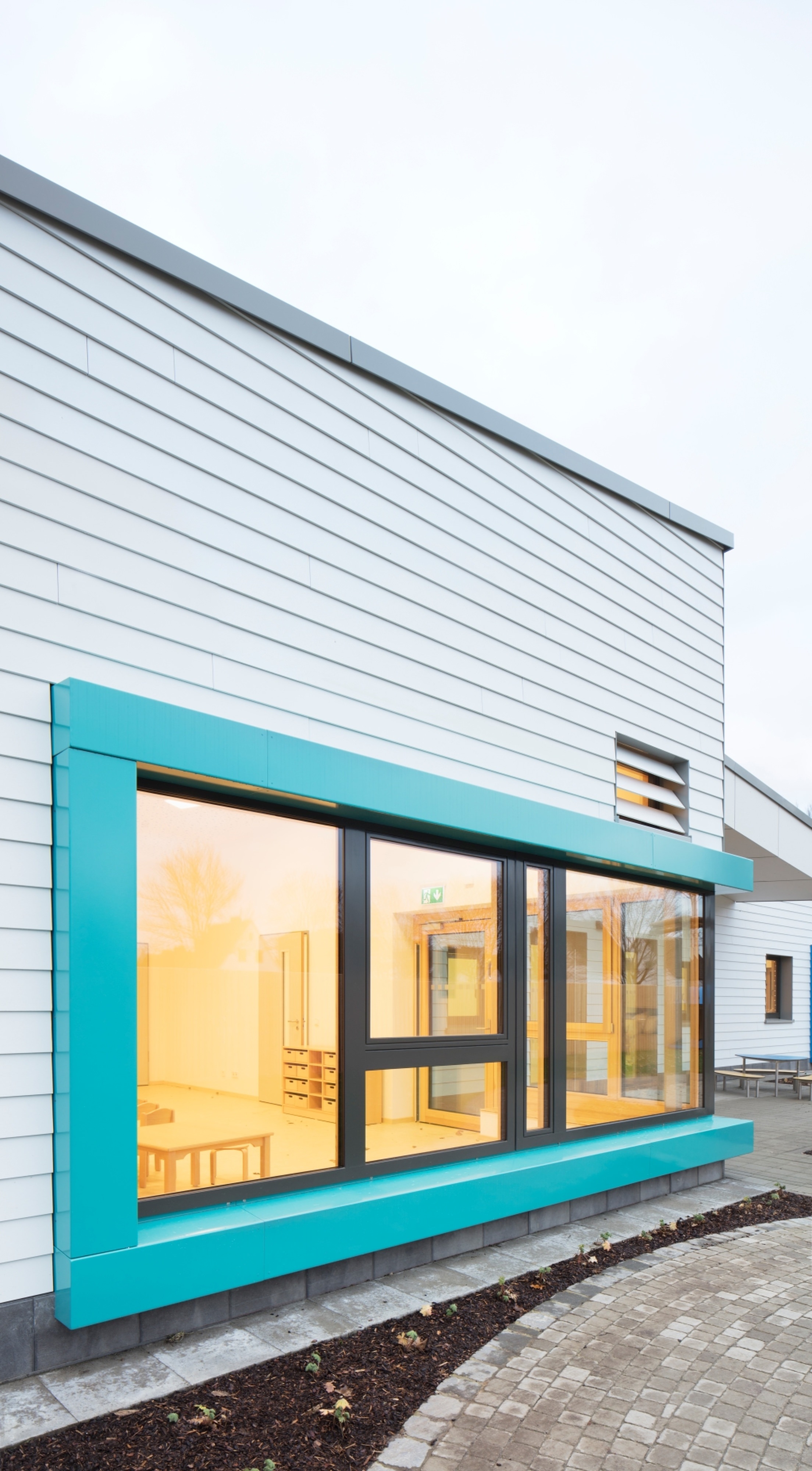

Aufgrund der begrenzten Mobilität der Krippenkinder wurde das Bauvorhaben als eingeschossiger Baukörper in Holzrahmenbau realisiert. Trotz Nordausrichtung wurde ein maximaler Lichteinfall durch eine Abtreppung der Gruppenräume im Grundriss und somit möglichen Eckfenstern mit Nord-West Ausrichtung erzielt. Aufgrund der großen Flächenausdehnung des Baukörpers, wurde das Dach als 5. Fassade mit in das Gestaltungskonzept aufgenommen. Die Dachfläche wurde in gefaltete Dreiecke unterteilt, womit zum einem eine problemlose Entwässerung durch die geneigten Kehlen und waagerechte Firste gewährleistet wird. Zum anderen akzentuiert die Faltung des Daches die spielerisch variierende Reihung der Gebäudeteile, was die große Kubatur wie aneinander gereihte Häuser wirken lässt.

Konstruktion

Das eingeschossige Gebäude wurde mit einer 20 cm starken Stahlbetonplatte mit umlaufender Betonsockelaufkantung und umlaufenden Streifenfundamenten (50 x 70 cm) gegründet. Unterhalb der 25 cm starken Sohlplatte wurde eine 20 cm starke lastabtragende Dämmung eingebaut. Die tragenden und aussteifenden Wände werden als Holzrahmenwände errichtet. Die Außenwände sind mit 4 cm Weichfaserplatte und 20 cm Mineralwolle gedämmt. Als Bodenaufbau wird ein schwimmender Zementestrich ausgeführt. Das Faltdach wird mit einer Pfettenkonstruktion mit oberseitiger OSB-Schalung ausgeführt. Auf die OSB-Schalung wird die Aufsparrendämmung verlegt. Anschließend bituminöse Abdichtung, Speichervlies und das Gründach mit Schubsicherung. Die Fassade wird als hinterlüftete Fassade ausgeführt, aussen mit einer Stülpschalung.

Energie

Das im Jahr 2012 umgebaute Bestandsgebäude wurde für den geplanten Erweiterungsbau mit einer Gas-Brennwertheizanlage (Nennheizleistung: ca. 80 kW) vorgerüstet und reicht demnach für die Gesamtanlage von 6 Gruppen aus. Das Dach ist mit einer Photovoltaikanlage von etwa 50 m², mit Einspeisung in das eigene Netz, ausgestattet. Das Gebäude unterschreitet den EnEV-Standard um 30%.
